國家電投集團東北電力有限公司大連開熱分公司（以下簡稱大連開熱），其前身為成立于1986年的大連經濟技術開發區供熱公司。2016年4月1日，為做強做優供熱產業，發揮智慧供熱品牌優勢，總公司將大連開熱調整為直接管理，帶領大連開熱開始探索智慧供熱模式，大連開熱邁入全新發展階段。

大連開熱原有供熱模式采用PLC控制系統控制供水溫度，依靠運行調度人員人為調控供水溫度，依據室外氣溫，根據個人經驗設定當日二次管網供水溫度。由于無法監測用戶室內溫度，往往出現過供、欠供現象，并且需要經常人為調控，費時費力，熱耗居高不下，供熱效果不佳。為改變現狀，大連開熱探索采用智慧供熱模式解決實際問題。

為了提升供熱效果，同時控制能耗指標，引入室內溫度監測系統，掌握熱用戶室內溫度情況，做到有的放矢。然后基于室內溫度監測系統，建立供水溫度自動調節控制系統，根據用戶室內溫度變化，自動控制供水溫度，改變原有人為調控供水溫度的供熱模式。這樣供水溫度可以隨用戶室內溫度變化實時自動調整，避免過供、欠供現象，降低熱力站耗熱量。

（1）建立室內溫度監測分析體系

2018-2019供暖期，大連開熱選擇5個典型換熱站，實際供熱面積共計39萬㎡（3500個住戶），按照14%的比例，對供熱區域嘗試安裝了500臺室內測溫設備，作為試點。監測人員通過觀察供暖期的室內溫度監測記錄，并結合實際入戶調查室內溫度情況，發現有些測溫設備由于安裝位置不合理，采集的室內溫度與用戶實際生活區域的室內溫度有很大偏差，產生大量無效數據，對計算平均室內溫度有很大干擾。

因此，安裝人員及時調整了測溫設備安裝策略，對測溫點位置不合適的測溫設備進行位置調整。在非供暖期，大連開熱對區域內各熱力站所轄小區進行了大面積測溫設備安裝工作，在熱力站每個機組對應的小區中均選擇了具有代表性的住戶安裝測溫設備。至此，大連開熱掌握了獲取熱用戶有效室內溫度的監測方法，逐步建立起室內溫度監測分析體系。

（2）建立供水溫度自動調節控制系統

建立室內溫度監測分析體系后，可以獲取各供熱機組對應供熱區域的有效平均室內溫度。將用戶平均室內溫度作為重要運行參數，引入熱力站運行控制邏輯中，調節系統運行，建立供水溫度自動調節控制系統。

將用戶室內溫度作為輸入?yún)?shù)，與室外溫度一同輸入建立的負荷預測模型，由模型自動下發供水溫度曲線，形成自動調節模式，替代手動設定供水溫度的傳統調節模式。

試點熱力站按照自動調節供水溫度的新模式投入試運行后，大連開熱逐步完善負荷預測模型與室內溫度監測分析系統的各個環節，在耗熱量控制方面取得良好突破。以采用傳統供熱調節模式的2018-2019供暖期與部分區域改用自動調節供水溫度新模式的2019-2020供暖期作對比，2018-2019供暖期室外平均溫度為2.03℃，供暖期單位面積耗熱量0.2933GJ/㎡；2019-2020供暖期室外平均溫度為1.79℃，供暖期單位面積耗熱量為0.2818GJ/㎡?？梢?，在供暖期平均氣溫同比下降 0.24℃的條件下，改用自動調節供水溫度新模式后相比采用傳統供熱調節模式時的單位面積耗熱量仍下降達3.92%，有效證明新建立的自動調節供水溫度的新模式效果良好，智慧供熱初步實現。

為進一步優化供熱效果，控制耗熱量指標，2020—2021供暖期，工作人員結合換熱力機組區域特點調整機組的邏輯函數，嘗試建立為每個機組建立個性化邏輯控制。工作人員參考運行歷史數據，逐個調試機組的修正函數。根據不同的供暖方式，設置不同的基礎供水溫度。散熱器供暖方式基礎供水溫度設置在35℃左右，地面輻射供暖方式基礎供水溫度設置在33℃左右。根據建筑物圍護結構特性，對圍護結構較差、室內溫度隨室外溫度變化較快的區域采取較快升溫的調節方式，對圍護結構保溫性能較好、室內溫度隨室外溫度變化較慢的區域采取較慢升溫的調節方式，實現每個機組都有對應的自動調節曲線。截至2020-2021供暖期，大連開熱并網面積933萬㎡的供熱區域全部按照自動調節供水溫度的新模式投入運行。2020-2021供暖期單位面積耗熱量為0.2739GJ/㎡，相比傳統供熱模式0.2933GJ/㎡，下降比例達到6.61%。

（3）引入循環泵轉速自動調節

起初，建立自動調節模式是為了自動調節供水溫度。供熱運行調節包括“質調節”“量調節”，二者協調互補，共同實現經濟運行。因此，待供水溫度自動調節模式成熟后，大連開熱引入循環泵轉速自動調節。也就是繼實現自動“質調節”后研究自動“量調節”。將循環泵轉速與用戶室內溫度關聯，進一步實現了智慧供熱，實現熱負荷隨熱需求同步調整，達到改善供熱效果、節能降耗的目標。這樣，循環泵轉速過高及流量超供的現象得到避免，熱力站耗電量得到進一步降低。

通過自動調節控制系統，大連開熱實現了供水溫度與循環泵轉速的自動調節，將換熱站運行調節與用戶供暖質量關聯起來，逐步實現智慧供熱。自動調節控制系統邏輯圖如圖1所示。

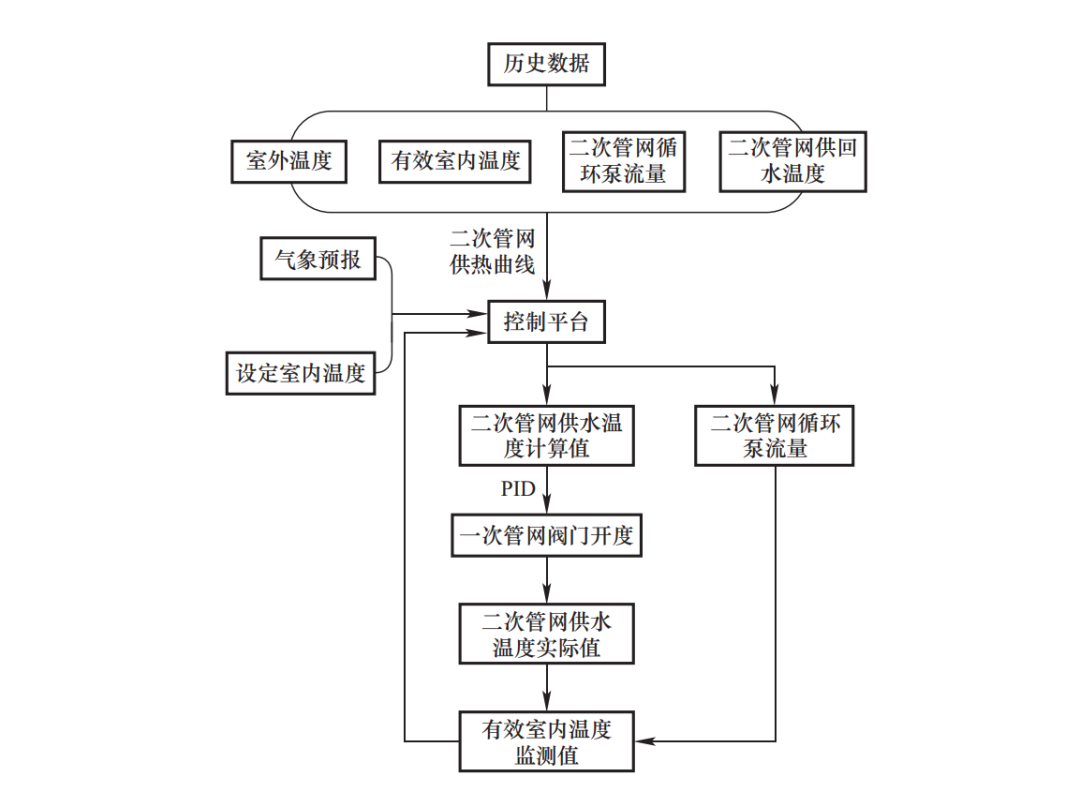

圖1 自動調節控制系統邏輯圖

（4）供水溫度與循環泵轉速自動調節的應用

依據建立的負荷預測模型與自動調節控制系統邏輯，通過自動運行參數設置模塊，進行對應室外溫度條件下的供水溫度與循環泵轉速參數設置。為達到供暖效果提升的目的，將目標室內溫度參數和調節系數作為人為干預參數，在基礎供水溫度的基礎上，利用負荷預測模型的模擬功能，自動計算并設置供水溫度。循環泵轉速按照參考流量配比在供暖初期人為進行設定，在供暖期即可依靠智慧供熱模式參照對應室外溫度自動調節循環泵轉速，實現“分階段、變流量”的目的，達到調節耗電量的效果（自動運行參數設置模塊參考數據表見表1）。例如當日室外溫度為-15～-5℃時，傳統供熱調節模式下，因無法對區域內180個機組同時進行循環泵轉速調節，為滿足用戶側熱負荷需求，只能按照當日最低氣溫（-15℃）條件下對應的流量配比2.7kg/㎡設置該機組循環泵轉速為1300r/min，其余時段通過質調節調整供水溫度控制供熱量。而采用智慧供熱模式后，可以由自動調節控制系統按照當日各時段的室外溫度自行對180個機組下達循環泵轉速調節指令，在日間溫度在-10～-6℃時，該機組循環泵將自動調節轉速至1200r/min；日間溫度升高至-5℃以上時，該機組循環泵將自動調節轉速至1100r/min。智慧供熱模式使循環泵轉速實現分時段調節，避免了傳統供熱模式下循環泵頻繁高轉速運行造成的電能浪費，實現大幅降低機組耗電量的目的。

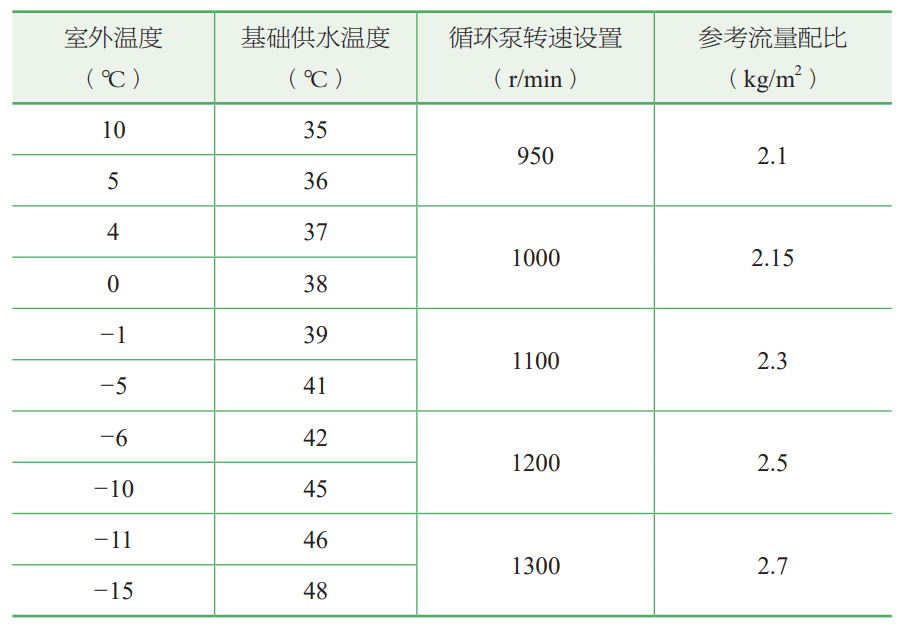

自動運行參數設置模塊參考數據表

表1

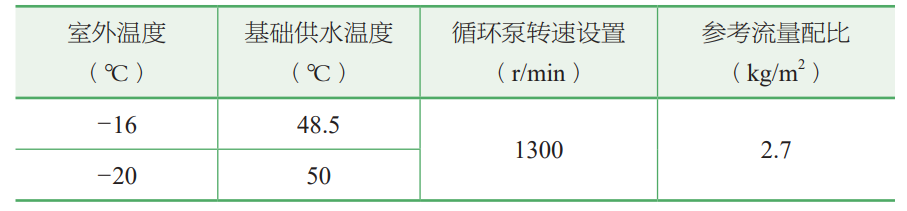

續表

上述技術已成功應用于大連開熱并網面積933萬㎡的供熱區域，通過建設自動運行調節的智慧供熱模式，實現了人工調控的傳統供熱模式向自動化、智能化的智慧供熱模式的轉變；同時提高了供熱質量，整個供暖期用戶室內溫度波動控制在±0.5℃范圍，實現了“恒室內溫度”管控，杜絕了用戶投訴（改造前后24h內室內溫度監測曲線對比圖見圖2）；在生產方面實現了日計劃、日統計、日分析的（熱、水、電）能耗指標數字化精細管控，進一步降低了能耗指標。截至2021-2022供暖期，熱力站單位面積耗電量降至0.390kWh/㎡，熱力站單位面積耗熱量降至0.2567GJ/㎡，能耗水平在供熱行業達到先進水平。采用傳統供熱模式與采用智慧供熱新模式的單位面積耗熱量對比見表2。

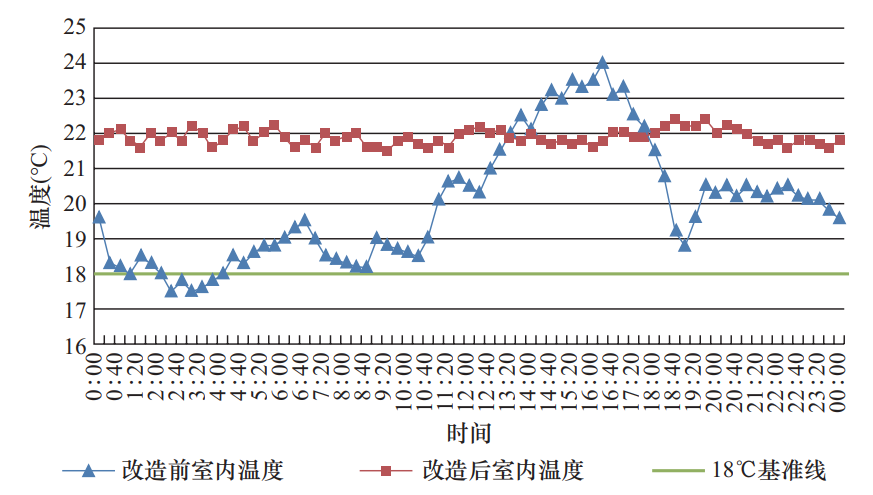

圖2 改造前后室內溫度曲線對比圖

傳統供熱模式與智慧供熱新模式

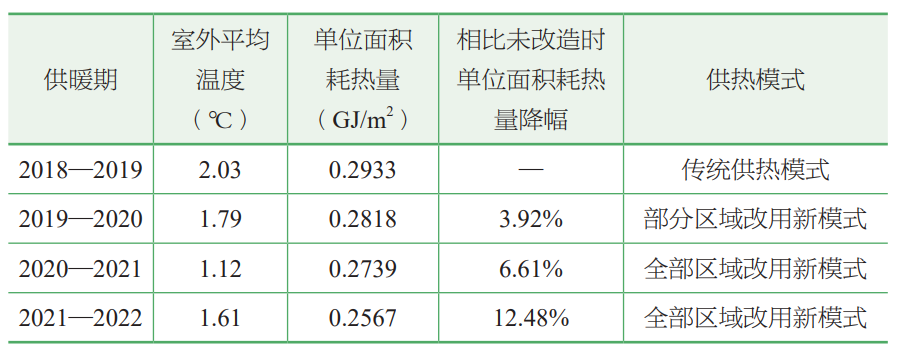

單位面積耗熱量對比

表2

由此可見，智慧供熱在提高供熱質量，降低熱力站能耗方面效果明顯。大連開熱將在實踐中繼續探索既滿足熱用戶供熱舒適性需求，又能夠避免過量供熱，從而促進企業節能增效的技術手段和管理模式，并愿意和廣大的供熱同行一道，共同努力，不斷創新，為清潔供熱建設與行業實現“雙碳”目標做出積極貢獻。
